تركيز تجهيزات جماعية لتسخين المياه بالطاقة الشمسية (مساحة الاقطات تفوق 30 م²)

Pour les utilisateurs ayant un grand besoin en eau chaude sanitaire, comme les bâtiments à usage collectif, les hôtels et autres collectivités, il existe des systèmes collectifs de chauffe-eau solaire adaptés.
La consommation d’eau chaude est un élément essentiel de la détermination de l’installation. Elle doit être connue avec le plus de précision possible, et lorsqu’il s’agit d’un établissement existant, on procédera autant que possible à des mesures de consommation préalables. Pour des projets neufs, on utili- sera les niveaux de consommation indiqués ci-dessous. On notera que pour ce qui concerne la performance future du système solaire, il est préférable de sous-estimer les consommations, plutôt que de les surestimer. Les valeurs indiquées sont des consommations unitaires d’eau chaude à 60 °C.

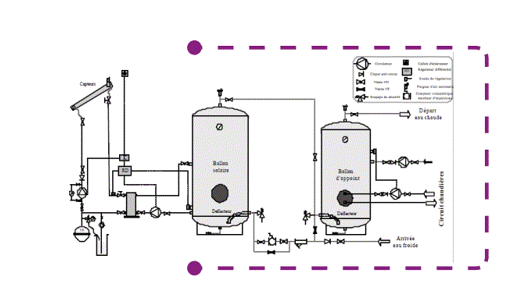

Principe de fonctionnement:
Le circulateur primaire solaire est mis en fonctionnement par une sonde crépus- culaire. Cette sonde alimente également un régulateur différentiel qui actionne le circulateur secondaire (circuit sanitaire) lorsque la température du circuit solaire à l’entrée de l’échangeur est supérieure à la température du bas du stockage solaire. Lorsque la température du stockage atteint la température du circuit solaire, le circuit sanitaire s’arrête.
Le réseau d’eau froide alimente le bas du ballon solaire. En partie supérieure du réservoir est disposée la canalisation de départ vers le dispositif d’appoint. Pour les installations de grande taille, il peut être nécessaire de mettre en place plusieurs ballons.
Dispositifs d’appoint :
Dans les climats tempérés, il est presque toujours nécessaire de mettre en place un dispositif d’appoint, pour apporter l’énergie nécessaire à la satisfaction des be- soins d’eau chaude, lorsque l’ensoleillement est insuffisant. La disposition la plus courante consiste à installer le ballon d’appoint, alimenté par une énergie conven- tionnelle, en série avec le chauffe-eau solaire. S’il existe un réseau de distribution il est nécessaire que le retour de bouclage s’effectue sur le ballon d’appoint. En effet si le retour de bouclage était raccordé sur le ballon solaire, il existerait un risque de voir celui-ci réchauffé par l’énergie d’appoint ce qui dégraderait les performances du système solaire.

Quels sont les principaux composants d’une installation collective d’eau chaude solaire de taille supérieure à 30m2?
L’ensemble des capteurs solaires qui transforment le rayonnement solaire en énergie thermique, placé sur les toits du bâtiment.
Le reste des composants, placé dans un local technique, est composé de :

• L’échangeur, les circulateurs, le ballon de stockage solaire, vase d’expansion, les échangeurs de chaleur…
•  Un ballon de stockage d’appoint destiné à apporter l’énergie nécessaire lorsque l’apport solaire est insuffisant. Il est raccordé à une chaudière alimenté par l’énergie d’appoint (électrique, gaz ou autre);
• Le réseau de distribution de l’eau chaude aux différents points de puisage du bâtiment Un dispositif de régulation, de mesure et de contrôle de l’installation.

Pour les utilisateurs ayant un grand besoin en eau chaude sanitaire, tels que les bâtiments à usage collectif, hôtels et autres collectivités, des systèmes collectifs de chauffe-eau solaire adaptés sont disponibles.

La consommation d’eau chaude est un facteur clé dans la détermination de l’installation. Elle doit être évaluée avec précision. Pour un établissement existant, des mesures de consommation préalables sont recommandées.

Pour les projets neufs, il est conseillé de se baser sur les niveaux de consommation indicatifs mentionnés ci-dessous. Il est toutefois préférable de sous-estimer les besoins en consommation plutôt que de les surestimer, afin d’optimiser la performance future du système solaire.

Les valeurs indiquées correspondent aux consommations unitaires d’eau chaude à 60 °C.

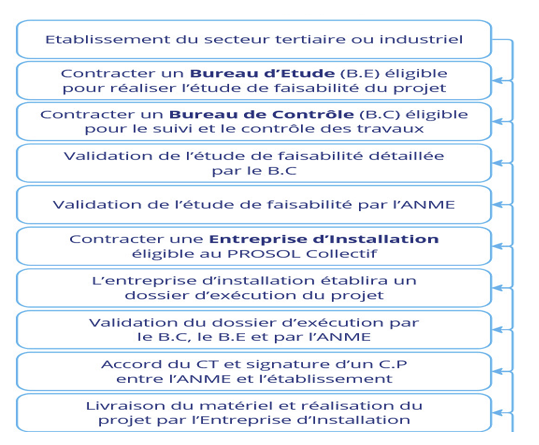

Pour bénéficier d’une qualité d’installation adéquat de votre installation collective dans les règles de l’art, s’adresser à des opérateurs agrées par l’ANME pour ces types de projets (Bureau d’études, Entreprise d’installation et Bureau de contrôle):

• Bureaux d’études: pour la réalisation des études de faisabilité et de dimensionnement, ainsi que l’accompagnement de l’exécution des travaux d’installation;
• Bureau de contrôle: pour la supervision de tout le processus allant de l’étude de faisabilité jusqu’à la réception de l’installation;
• Entreprise d’installation: réalise le dossier d’exécution du projet et la mise en place de l’installation solaire collective..

1. Investissement matériel :

   Une prime FTE de 30% du coût d’investissement pour les équipements collectifs avec un plafond de deux cent cinquante dinars (250 dinars) par mètre carré de la superficie des capteurs solaires installés.	30% 250TND
   Une surprime OTE de 25% du coût d’investissement pour les équipements collectifs avec un plafond de deux cent cinquante dinars (250 dinars) par mètre carré de la superficie des capteurs solaires installés.	25% 250TND

2. Investissement immatériel :

   Etude de faisabilité : concerne les études sur la cogénération, les énergies renouvelables raccordées au réseau HT/MT et toutes autres technologies de production et d’optimisation énergétique.	70% 30KDT
   Accompagnement et assistance technique : recrutement de ressources externes pour un plan d’action d’économie d’énergie	30% 30KDT
